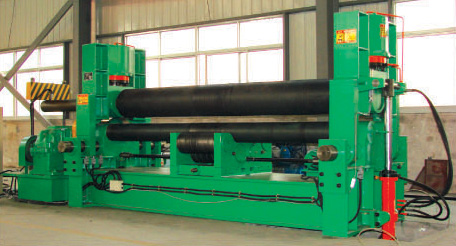

中型上輥萬能式卷板機能夠自由地設定直角長度上輥壓下，在一定的壓力下，實行高精度端部預彎。由于連續(xù)彎曲，以及高精度端部預彎，從而得到精度超群的制品。另外，上輥呈鼓形狀，托輥配合調節(jié)，從薄板到厚板都能卷制理想產品，一人操作效率大幅度提高。
中型上輥萬能式卷板機結構特征：
1、主傳動系統 位于機器右方，由主電機、帶輪、減速機、輸出齒輪等組成。系統可正反轉，提供工作動力，通過主減速機、輸出齒輪、下輥齒輪傳遞扭矩至下輥，使下輥轉動，依靠摩擦力帶動板材進給，完成卷制工作。
2、下輥及水平移動部件
下輥裝置由下輥、下輥軸承座、下輥軸套、下輥齒輪組成。
下輥用優(yōu)質碳素鋼制成，整體調質，輥身表面HRC48～55。
水平移動裝置由水平移動電機提供動力，通過蝸桿傳動機構、螺旋傳動機構帶動機架、上輥部件水平移動，實現工件的預彎。
3、上輥部件
由油缸、軸承座、軸承、上輥等組成。
上輥為鼓形以補償變形產生的部分撓度。
上輥用42CrMo制成，調質處理，輥身表面HRC56～62。
4、托輥部件
由托輥組合、斜楔機構、螺旋機構組成。
調節(jié)螺桿帶動對面安裝的兩組斜楔靠攏或分離，從而使托輥組合升高或降低。
托輥為45鋼制造，經調質淬火處理。
5、翻倒裝置
由銷軸、滑枕、翻倒液壓缸、支座等組成。
翻倒液壓缸工作，帶動翻倒機架翻倒和復位，翻倒機架翻倒時，可以從翻倒端沿軸向取下工件。
6、機架
由機架、滑板和軸套組成。
機架體為焊接件，退火、噴丸處理。用于安裝主液壓缸，并帶動上輥部件作水平移動。
7、底座
箱式焊接結構，退火、噴丸處理。用于安裝各部件。
8、平衡裝置
由橫梁、支板、拉桿等組成。
用于壓住上輥尾端，使上輥在翻倒機架翻倒后保持平衡，便于卸下工件。
|
